氮化镓最先落地的愚弄是低压消费电子家具，面向工业场景的家具仍有待进一步研发优化。

跟着电力在越来越多愚弄场景中迟缓替代化石动力，系统策画东说念主员亟需可适配更高输入电压、耐受严苛短路与过电压尖峰的功率开关器件与变流器。氮化镓等宽禁带半导体凭借更高的击穿场强与导热扫数，可收场高功率密度家具，因此备受器件策画者醉心。但这类器件耐受老例失效工况的性能，现在关连考据仍不完善。

HEMT是氮化镓功率器件的中枢基础单位，器件依托氮化镓/铝镓氮异质结结构制备。两种材料战役面的晶格应变会酿成能带结构突变，进而生成二维电子气（2DEG）。该薄层内载流子移动率可达1500平素厘米/(伏・秒)以上，而层外载流子移动率极低；无外加偏压时，二维电子气便可形成导电通路。

由此，基础结构的HEMT为常开型破钞型器件。硅基逻辑电路优先汲取常关型增强型器件以质问功耗，而在功率器件限制，增强型结构更是保险安全动手的必备条目。业内现已研发出多款可收场增强型使命步地的器件架构，其中选拔镁掺杂P型氮化镓栅极的决议落地见效最好：该结构抬升势垒层名义电势，零偏压条目下即可破钞栅区的二维电子气。

氮化镓/铝镓氮异质结依靠晶格应变不断二维电子气，因此精确的应更改控是氮化镓功率器件量产的要道。为在硅衬底上助长无裂纹、低位错密度的高质料超晶格，厂商一般先外延渐变组分铝镓氮缓冲层，再淀积器件功能层。受此工艺拘谨，现阶段绝大多数氮化镓功率器件选拔横向结构与水平导电沟说念；硅与碳化硅功率器件常用的纵向沟说念结构，在氮化镓器件中难以收场。

即便制备单衬底高质料氮化镓难度较高，收场氮化镓与其他半导体材料的异质集成挑战更大。但Intel Foundry Han Wui Then过头团队指出，诸多末端愚弄碰劲需要这类异构集成决议。该课题组研发出基于硅基氮化镓的芯粒平台，面向低压、高密度电力电子场景。

芯粒裁汰元器件布线间距，省略质问导通损耗、升迁开关速度；但念念要进一步缩减阻性损耗、优化散热，芯粒厚度需适度在50微米以内。与此同期，硅基适度电路必须和氮化镓功率器件集成在归拢晶圆，无法单独外置CMOS裸片搭建适度器等配套电路。

为均衡氮化镓外延质料与硅基制程工艺，该推敲选拔调解工艺策画套件，将硅基PMOS薄膜滚动键合至氮化镓N型MOSHEMT之上，并完成多路取舍器、反相器、环形飘浮器等全套片上电路库的流片考据。据英特尔显露，这批器件厚度仅19微米，是现在各人最薄的氮化镓芯粒。

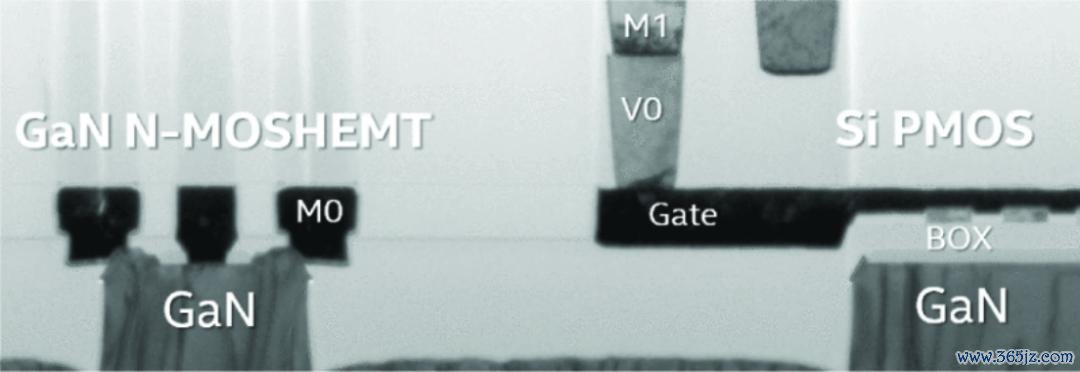

图1：透射电镜相片，单片集成硅PMOS的氮化镓N-MOSHEMT

器件封闭与集成

升迁器件集成密度可减小导通损耗，却会加大器件间封闭难度。尤其当器件共用源极、或依托归拢衬底背栅控时，串扰问题尤为凸起。

半桥电路是电力电子基础拓扑，由源极电位互不疏浚的上管、下管构成：上管导通时中间节点接电源正极，开云app登录入口下管导通时节点接地。绝缘体上硅（SOI）等特种衬底可为单只管芯折柳孤独封闭区，但会抬升物料资本与策画难度。双向开关鄙俚愚弄于各样变流器，若两只开关共用衬底，衬底串扰会劣化器件导通电阻；加装有源衬底调控电路相似会加多资本与策画复杂度。

香港科技大学Zheng Wu团队在归拢异质结内制备双二维电子气沟说念，以此攻克上述繁难。器件选拔双层氮化铝/氮化镓堆叠结构，顶层循序助长铝镓氮势垒层与P型氮化镓栅极；堆叠层中间的氮化铝层形成空穴膨胀沟说念，阻断空穴纵向输运。自P型氮化镓栅极注入的空穴被扫入该中间层并复合覆没，以此阻止器件串扰。

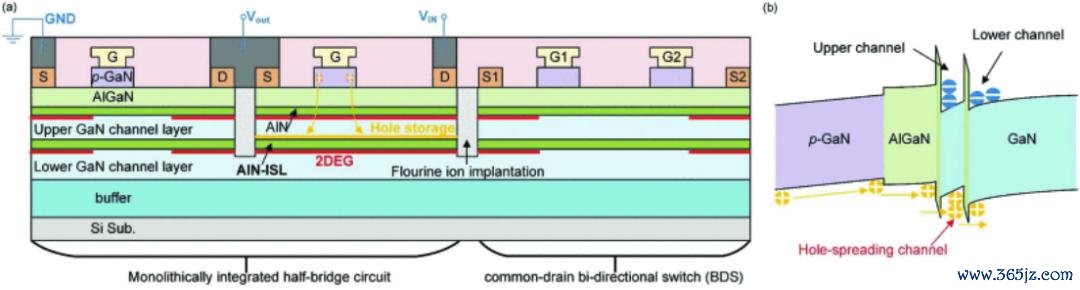

图2：双沟说念功率集成平台截面图与能带暗示图

除串扰问题外，工业级功率器件还需具备抗短路、抗过电压冲击能力。香港大学推敲团队建议，背栅调控效应可缓解沟说念电流汇注征象，升迁器件抗短路能力。其研制的共衬底双向开关可耐受单次30微秒的反复短路冲击，远超行业老例10微秒的策画筹谋；反不雅衬底分离的搀杂架构器件，抗短路性能大幅衰减。

可靠性与界面品性

氮化镓/氮化铝界面质料相似傍边氮化镓器件轮廓性能。选拔金属有机气相外延（MOVPE）制备膜层时，碳元素非刻意掺杂参加氮化镓层，会在两种材料界面形成铝镓氮组分渐变层。

旭化成T.Lee团队改用三乙基镓替代传统三甲基镓行动镓源，阻止碳杂质掺入，使二维电子气面密度近乎翻倍、方块电阻降至原先四分之一；在氮化铝势垒层开槽刻蚀进一步优化战役电阻，改善器件电学性能。

短路、过电压等高场工况会加快沟说念内电子形成热电子，要点损害器件接入区。南边科技大学Haohao Chen指出：P型氮化镓掺杂剂镁元素易扩散参加铝镓氮势垒层，形成深能级罗网。该团队选拔二氧化硅掩膜取舍性外延工艺，仅在方向区域助长P型氮化镓，幸免底层铝镓氮层受损；制品器件击穿电压达495伏，老例HEMT仅321伏，同期器件高温历久与抗短路可靠性同步升迁。

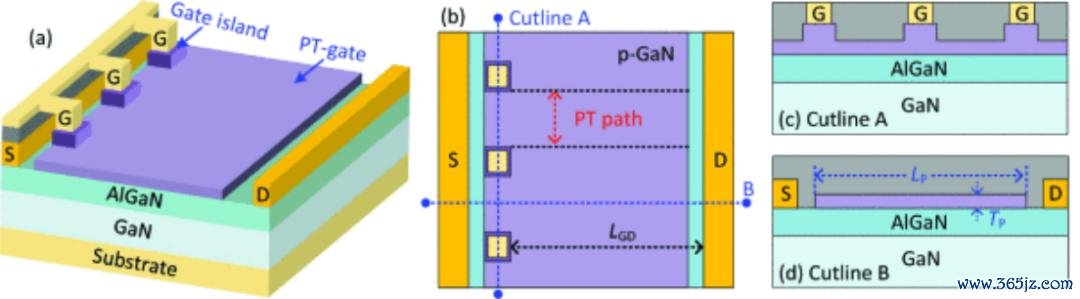

过电压冲击易酿成氮化镓横向HEMT不能逆击穿损毁；硅、碳化硅纵向器件可依托雪崩击穿收场非碎裂性泄流。横向氮化镓器件无PN结结构，Jingjing Yu团队合计其无法有用泄放碰撞电离生成的载流子。为此该团队减薄P型氮化镓栅极，策画穿通型栅极（PT-gate）器件，如图3所示：器件关断时破钞区自漏端向源端延展，势垒层十足破钞后电流可穿通至二维电子气沟说念，收场安全非碎裂性击穿。

图3：新式穿通型HEMT结构策画及剖面暗示图

结语

现在氮化镓功率器件已是消费电子充电器等低压场景的主流决议。但工业限制工况应力严苛，器件必须耐受通常短路与高压瞬变冲击。各样立异器件架构与工艺改革决议持续落地，但氮化镓功率器件工业化完善仍有渊博研发使命待鼓舞。
