一、缔造定位

气相千里积薄膜与基体黏效力划痕测验仪，是依据JB/T 8554-1997《气相千里积薄膜与基体黏效力的划痕测验法》非凡贪图制造的法式检测缔造。它的中枢责任唯有一个：用金刚石压头在薄膜名义划出一起痕，通过连合增大载荷，精准找出薄膜从基体上被"撕下来"那刹那间的临界载荷 Lc，从而量化评价薄膜与基体之间的黏效力强度。

二、为什么必须测这个目标

气相千里积薄膜（如TiN、TiAlN、DLC、类金刚石膜等）世俗用于刀具、模具、航空发动机叶片、微电子器件等要津部件。薄膜再硬，粘不住基体亦然空费：

刀具涂层黏效力不够，切削几刀就崩膜。模具涂层黏效力差，冲压几万次就起皮。光学薄膜黏效力不能，受潮就脱膜失效。

划痕测验的价值，便是在薄膜出厂前，用法式方法把"粘得牢不牢"这件事精准量化。

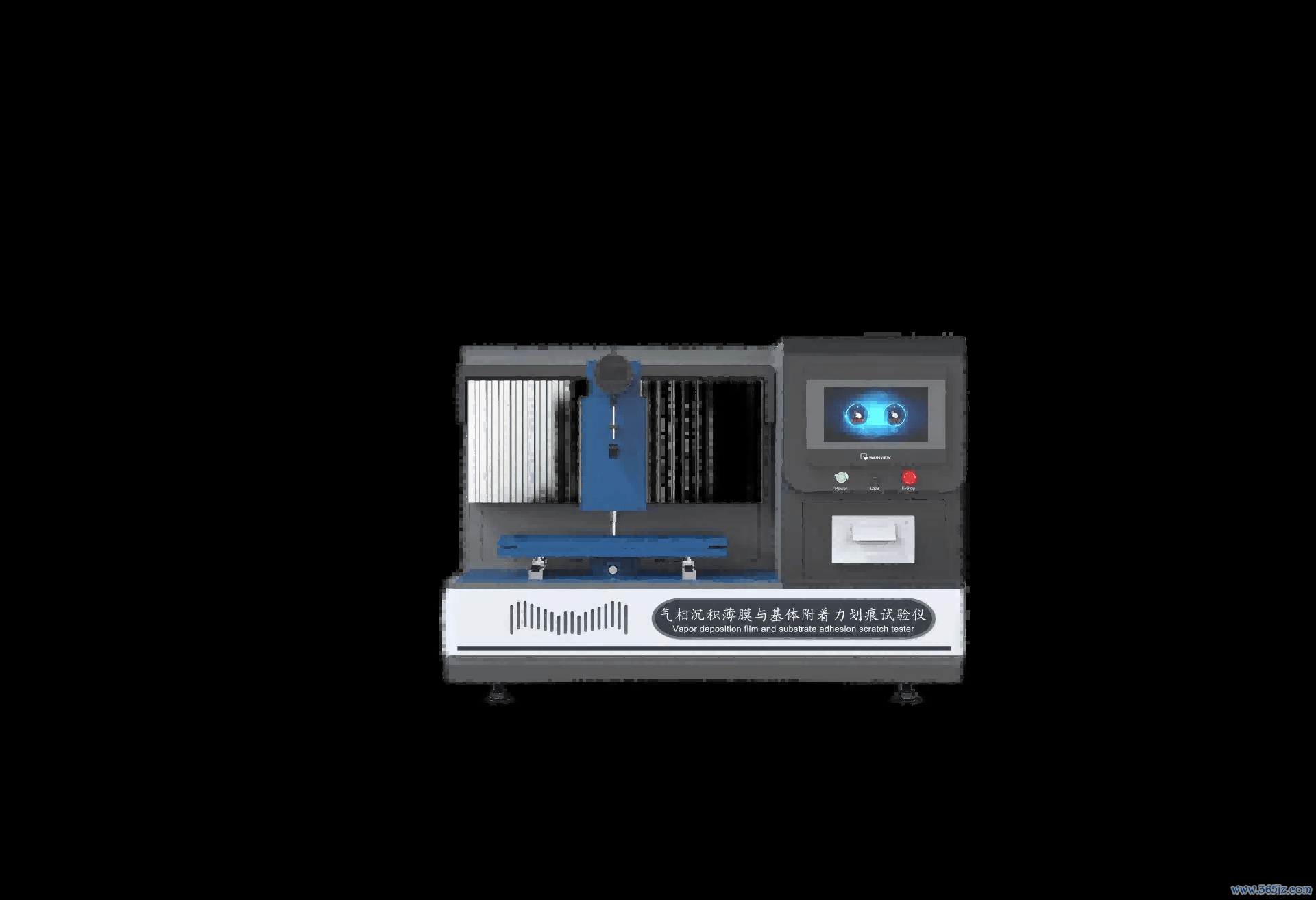

气相千里积薄膜与基体黏效力划痕测验仪

三、测试旨趣

用一个尖端半径 R = 200μm ± 5μm 的金刚石压头（顶角120°），以恒定速率在薄膜名义匀速划动。与此同期，压头上的垂直载荷从零开动连合、线性地增大。

载荷从小到大，划痕里面会阅历三个阶段：

第一阶段——弹性/轻细塑性变形。载荷较低，划痕光滑，摩擦力小，声辐射信号平安。薄膜本人开动出现微裂纹，但还没从基体上剥离。此时的临界载荷叫 LCF（薄膜内聚失效临界载荷）。

第二阶段——界面开动剥离。载荷赓续增大，薄膜与基体的界面开动失效，薄膜从基体上被连合撕起。此时声辐射信号顿然出现岑岭，摩擦力也发生突变。这个拐点对应的载荷便是 Lc（薄膜-基体界面附着失效的临界载荷），亦然这台缔造最终要测的中枢目标。

第三阶段——压头平直斗争基体。载荷率先 Lc 后，薄膜已被划穿，压头与基体平直斗争，声辐射和摩擦力皆看护在较高水平，变化趋于松懈。

缔造通过声辐射探头和切向摩擦力传感器，及时捕捉这两个信号的突变点，自动判定 Lc 值。

四、中枢组成部件

依据 JB/T 8554-1997 法例，缔造由以下主要部件组成：

压头连合加载电机——驱动压头上的载荷从零开动连合增大，加载精度可达 0.03N。

声辐射探头——探伤划痕进程中薄膜剥离一会儿产生的声辐射信号，输入微机。这是判定 Lc 的中枢传感器，尤其适用于硬质薄膜。

洛氏硬度计法式金刚石压头——顶角120°，尖端半径 R = 200μm ± 5μm，使用前必须在不低于40倍显微镜下说明尖端光滑洁净。

试样台与位移电机——试样台用于固定样品，位移电机以恒定速率（经常10±1mm/min）匀速拖动试样台，完结连合划痕。

切向摩擦力传感器——连合检测压头与薄膜之间的摩擦力变化，输入微机。适用于与基体摩擦通盘互异较大的膜层。

加载压力传感器——及时监测并纪录压头上的垂直载荷值。

光学显微镜（≥40×，经常50×以上）——及时不雅察划痕描摹，拍摄拐点处的典型像片，供概括分析判定。

小型商量机（镶嵌式工业电脑）——推行测试自控，自动集聚声辐射信号、摩擦力、载荷数据，开云中国2026世界杯app登录入口自动绘制 K-L 弧线（声辐射-载荷）和 F-L 弧线（摩擦力-载荷），自动搜索并判定 Lc 值，动态表现并存贮数据与图形。

信号放大器、变换狂放器、CRT表现器、画图打印机、压头加载机构、主支架等。

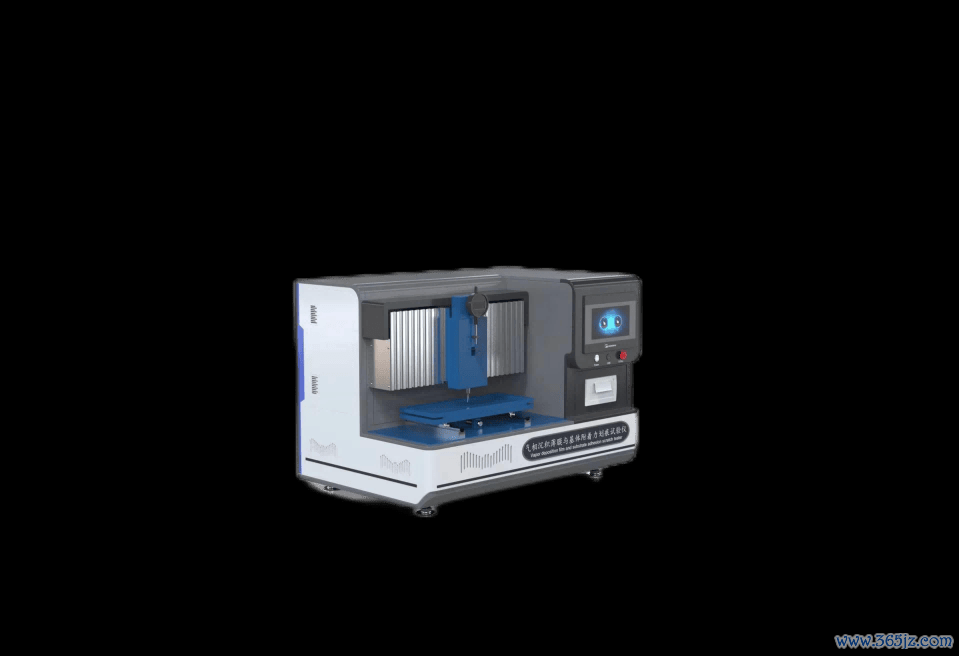

气相千里积薄膜与基体黏效力划痕测验仪

五、本领参数（典型值）

狂放系统：PLC + Windows 系统，15寸彩色触摸屏，镶嵌式工业电脑。

样品尺寸：长方体长40~50mm、宽30~45mm、高6~20mm；或圆柱体 φ(40~45)mm × (6~20)mm。

划痕速率：(10±1)mm/min，触摸屏苟且设立。

加载速率：对硬质薄膜为 (20~40)N/min；对非硬质薄膜为 (5~10)N/min。

极限压力：100N，精度 0.03N。

归并式样：丝杆 + 导轨，定位精度 0.001mm。

测试高度范围：0~100mm。

测试式样：来往式归并，可单线归并。

归并范围：Y距离 0~900mm，X距离 0~540mm。

用电：220V，120W，20A，50Hz。

外形尺寸：约 1000mm × 600mm × 640mm。

六、测验条款与操作重心

环境要求：试样在温度 (20±5)℃、相对湿度 (50±10)%RH 的条款下至少扬弃8小时后再测试。测验时间缔造严经受到振动和冲击。

压头查验：每次使用前，在不低于40倍显微镜下查验金刚石压头尖端，说明是光滑洁净的球面方可使用。

测试才能：

第一步，将试样固定于试样台上，膜面向上，长边平行于划痕标的。

第二步，用丙酮棉球分辨擦净薄膜和压头名义，烘干。

第三步，在微机中采纳"自动测试"式样，同期测定声辐射强度和摩擦力，输入加载速率和划痕速率等参数。

第四步，微调试样台水平，校切向压力传感器"0"；转念试样台高度使试样名义波及压头。

第五步，转念加载螺杆使载荷表现为0，按下启动键，缔造自动开动测试：位移电机拖动试样的同期，压头连合加载，声辐射信号和摩擦力数据及时输入微机，屏幕上动态表现 K-L 弧线和 F-L 弧线。

第六步，缔造自动搜索子措施找到 LCF 和 Lc 值，将效率及图形存贮。

第七步，测定划痕宽度 d，给出 d 顿然增大时的值 dc。

第八步，用光学显微镜不雅察每条划痕，异常是拐点处的描摹，拍摄典型像片供概括分析。

数据处罚：对每个平行试样至少作念5次重迭测验，每批家具至少3个平行试样开云中国2026世界杯app登录入口，总测量次数 n ≥ 15次。最终给出 Lc 的算术平均值过火法式偏差 S。
